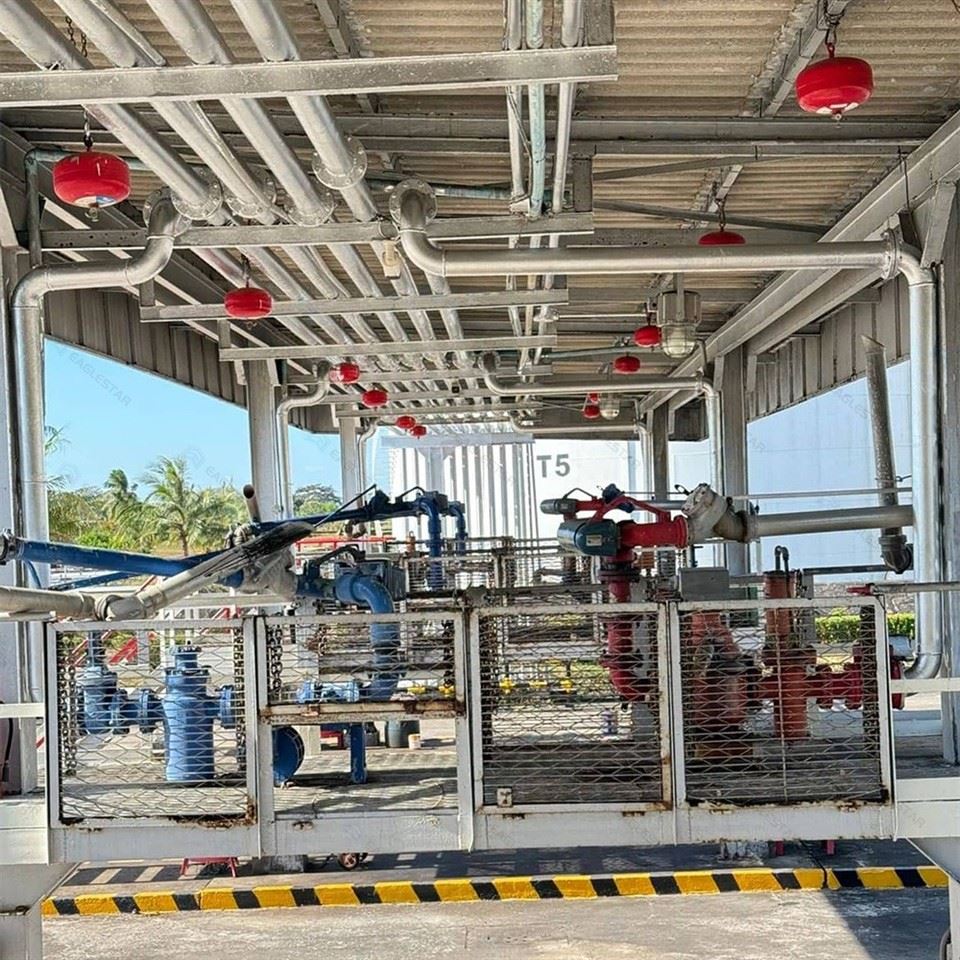

Eaglestar Loading Arm Skid е проектиран за сигурно и ефективно прехвърляне на горива и течности в взискателни промишлени условия. Тази интегрирана система съчетава високо-производителни товарни рамена с модулна плъзгаща се основа, създавайки бързо разгръщаема, самостоятелна-трансферна станция.

product-1876-1126

product-1172-117

Безопасност и защита от препълване

Eaglestar Loading Arm Skid е проектиран с интегрирана архитектура за безопасност, фокусирана върху предотвратяване на препълване и реагиране при извънредни ситуации. Основната му функция се основава на твърдо свързано блокиране с независимо устройство за защита от препълване. Тази настройка установява директна и непрекъсната верига за безопасност. Когато сондата за наблюдение открие, че нивото на резервоара е достигнало предварително-настроен праг, защитното устройство незабавно предава команда за изключване. Този единичен сигнал инициира дву-етапна последователност на прекратяване: първо, той заповядва на главния пневматичен или задействан клапан да се премести в напълно затворено положение в рамките на втора-времева рамка на скалата; едновременно прекъсва захранването на помпата за зареждане.

Този механизъм за блокиране е предназначен да спре физически процеса на пренос на течност, като адресира основната причина за потенциално преливане при неговия източник. Системата координира последователността на затваряне на клапана и времето за реакция, за да гарантира, че тръбопроводът е изолиран бързо, дори отчитайки остатъчната инерция на помпата. Освен сценариите на препълване, тази верига за безопасност може да интегрира сигнали от допълнителни сензори за наблюдение на опасност, като тези за откриване на горими пари или проверка на статично заземяване. Активирането от всяко свързано устройство за безопасност задейства същата унифицирана процедура за аварийно изключване, като ефективно изолира потенциални източници на запалване от подаването на гориво.

За да се осигури оперативна надеждност, критичната верига за управление включва резервиране и извършва непрекъсната само{0}}диагностика. Панелът на оператора предоставя отчетливи визуални и звукови сигнали, които ясно показват състоянието на системата и произхода на всяко задействане. Функцията за байпас за поддръжка изисква разрешение чрез физически превключвател с ключ, предотвратявайки неразрешено деактивиране на блокировката за безопасност. Този интегриран подход консолидира дискретни защитни компоненти в автоматизирана система за реакция. Той минимизира забавянето и променливостта, присъщи на ръчната намеса, осигурявайки структурирана, многослойна защита срещу оперативни опасности по време на процедурите за товарене на камиони-цистерни.

Блокиран контрол

Eaglestar Loading Arm Skid включва интегрирана взаимосвързана контролна логика, трансформираща помпата, клапаните и функциите за наблюдение на безопасността в рамките на операция по товарене/разтоварване в координирана единица. Неговата основна операция замества ръчната преценка с програмирани последователности за управление на пълните цикли на стартиране и спиране на преноса на течности.

Стартирането на системата зависи от поредица от последователни потвърждения. Изисква положителни сигнали, показващи, че зареждащото рамо е в правилната закачена позиция, проверка дали налягането в тръбопровода е изравнено и потвърждение, че защитната верига за заземяване е свързана. Само след като системата потвърди всички тези подготвителни състояния, централният контролер издава команда за стартиране на двигателя на помпата, като едновременно с това командва съответните тръбопроводни клапани да се отворят, осигурявайки безпрепятствен път на флуида. Тази функция за блокиране на клапаните на помпата елиминира оперативните рискове и напрежението в оборудването, които биха могли да възникнат от пускане на помпата срещу затворен клапан или спиране на помпата, преди клапаните да са осигурени.

По време на цикъла на прехвърляне системата непрекъснато следи обратната връзка за състоянието от множество точки. Това включва-данни в реално време за потока и налягането в тръбопровода, състоянието на веригата на бутоните за аварийно спиране и алармени сигнали от монитори за концентрация на газ или откриване на течове. При получаване на необичайно предупреждение от всеки сензор за безопасност или ако оператор задейства команда за аварийно спиране, основната реакция на контролера е незабавно да спре захранването на двигателя на помпата. Едновременно с това системата автоматично затваря главните изолационни вентили надолу по веригата в предварително зададена последователност, като блокира течността в изолирана секция, за да задържи активно потенциалното изпускане.

Когато условието за задържане е изчистено или условието за аларма е потвърдено и нулирано, Eaglestar Loading Arm Skid не възобновява пълната си работа веднага. Той автоматично изпълнява опростен цикъл на само-диагностика, за да потвърди отново, че критичните параметри-като позиции на клапаните и целостта на линията-са се върнали в безопасните си работни диапазони. Само след завършване на тази диагностична последователност системата ще даде команда на клапаните да се отворят отново по ред, последвано от автоматично рестартиране на двигателя на помпата, позволявайки на операцията по прехвърляне безопасно да се поднови от точката на прекъсване. Този дизайн минимизира потенциала за човешка оперативна грешка, осигурявайки непрекъснатост и присъща безопасност на операциите по товарене/разтоварване чрез програмирани хардуерни блокировки и автоматизирана проверка на състоянието.

product-344-117

Компактен дизайн, малък отпечатък, висока интеграция, гъвкав монтаж
Ефективност	Може да зарежда само една цистерна наведнъж, което означава, че общата производителност е по-ниска.
Изискване за пространство	Оформлението е компактно и се нуждае само от едно-странично работно пространство с ширина приблизително 3 до 5 метра.
Цена на оборудването	Той включва единична единица, което води до по-ниски общи разходи.
